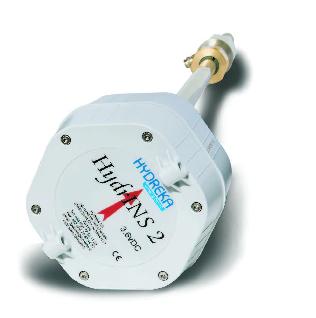

HydrINS 2®插入式电磁流量计
阅: 产品特性 | 技术指标 | 选件附件 | 评测案例 | 产品手册

HydrINS 2®插入式电磁流量计产品介绍:

     HydrINS 2®是Hydreka公司最新研发的插入式电磁流量计,它容易部署、性价比高,可以为使用者提供自来水与原水管道的高精度双向流量测量。
     它具有多种连接方式如现场型记录仪、远传型记录仪、低功耗显示器或模拟量输出型显示器,以便用户获取数据。设备具有不同长度的杆身,方便的安装在不同尺寸的管道上。



      使用场景

     - 构建管网水力模型

     - 泵站或主管

     - 大分区或DMA分区

     - 夜间流量监测

     - 流量测试




产品特性:

  • 高成本效率的双向流测量
  • 不影响运行的带压打孔安装
  • 易于安装和移动
  • 电池寿命长(根据设定选项不同可达4-10年)
  • 多样性-可安装在大范围管径上。
  • 高质量数字信号处理使得低流速时也可以精确测量(最低2cm/s的流速时精度为2mm/s)
  • 可选显示单元,可安置在200米远的位置查看流量和报警
  • 坚固耐用和防水(IP68)设计,维护标定简单保证了长期精度
  • 很多测量选项
  • 以流量分析来确认测量点的精确度
  • 方便获得夜间流量读数以进行管网改进
  • 包含一个插口接头进行压力测量
  • 防水军工接口

技术参数

测量范围
双向流速,从0.02m/s到5m/s,仅受探头在水流中的稳定性影响
流体导电性最小要为20 μS/cm
测量精度
±1mm/s
单 位
可选:mm, meters, feet, litres, Megalitres, m³, ft³, ImpGal, USGal, MegaImpGal,
MegaUSGal, seconds,minutes, hours, days
电池续航
通过使用显示器的外部电能供给。内部锂电池在每分钟测量一次的情况下可以使用4年。
若想使用长达10年也可达到。
传 感 器
标定,序列号,工厂校准数据,设置和用户记录
内部记录
反向流量/正向流量/累积量
输 出

RS232或RS4855,可编程为点流速、平均流速、瞬间流量、累计流量、信号质量

2个脉冲输出,隔离集电极开路。可以一个通道正向流量,一个负向流量或者一个通道流量和流向最高频率50Hz
链 接
IP68级别防水以及20针军用接头
软 件
Winfluid
温度范围
电子配件:-20至+60℃
插入部件:非冷冻状态到60℃
最大压强
20bar,包括BSP快速压力接头
防护等级
IP68级防护,连接器保护
安 装
连接到1英寸热插拔BSP(25mm)螺纹接头,配有安全链
插入长度
300 mm , 500 mm , 700 mm 和 1000 mm
尺 寸
传感器直径22mm,杆直径19mm,主机直径106 x 80mm
重 量
<3.5 kg
质 保
36个月
认 证
按COFRAC流程,根据基准表标定,可追溯性
测 量 规

内部管道测量规可选。1英寸直径在880/1040或1250,mm长度时使用,1.5英寸或2英寸直径在1250mm长度时

使用

可选显示面板

L C D
背光16字符,2行
按键控制显示内容,平均流速、下一时间流速、正向流量、反向流量、净流量、报警、累加
供 电
28-38DVC或3.6VDC。内置锂电池,有设置不同可给出4-10年寿命,可选外接电池
输 出
RS232或RS485,2路脉冲,可选2路4-20mA有源或无源输出
报 警
2个干触点,可通过RS232编程
无流体、传感器故障、低电量、过低或过高流速、电源故障
连 接
提供标准10m电缆连接显示和传感器,最大可为200m
通 讯
通过RS232编程传感器和显示面板,可选蓝牙
