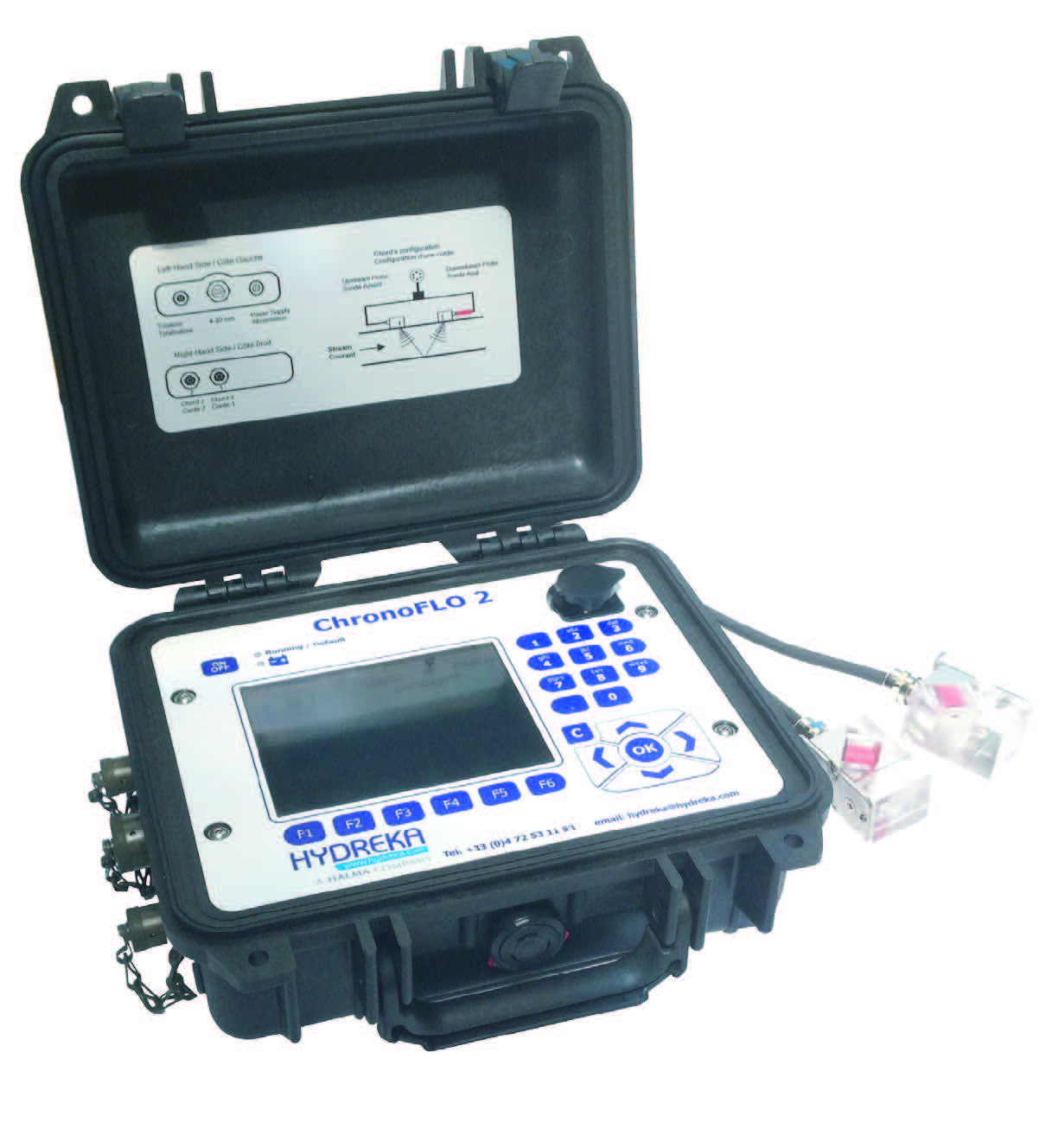

ChronoFLO 超声波夹持式流量计

产品介绍:

    ChronoFLO 2®超声波流量计利用超声波在流动的液体中传播时载有流体流量信息的原理,通过检测穿过流体的超声波信号就可以得到所测流体的流速信息,最后再根据相应数据换算成流量。




       使用场景

      - 市政行业的原水、自来水、中水的计量

      - 污水和工业水管道的计量

      - DMA 漏损监测

      - 检查校核已有的流量计

      - 校核泵站水泵功率和输送流量的关系

      - 水量的核算






技术优势:

  • 2组传感器,4声道同时测量双管路或单管路
  • 数据获取方便,支持U盘自动导出数据,也可连接RTU进行数据远传
  • 双向流量测量
  • 安装操作便捷 (少于 5 min) ,无需停水安装
  • 一个控制器可适配测量较大的管径范围(从DN12到 DN3200)
  • 大容量锂电池,采样间隔为每5分钟时,电池可保证1个月的供电(低功耗模式).连接外置电池的情况下可保证2个月的供电
  • 拆除和校准方便
  • 超声信号质量可保证测量低流速下的高测量精度(如夜间最小流量) : 精度高达 ±0.5%
  • 2 路* 4-20 mA 输入 (有源或无源) ,同时允许接压力、温度等传感器
  • 信号全编码相关处理方法,确保超声信号的获取率,从而能保证最极端的测量工况下的数据质量
  • 脉冲输出报警、 SCADA 系统
  • 彩色 LCD 大屏显示


 技术参数

测量范围
双向流速± 25 m/s (82,02ft/s)
水体总悬浮物高达20g/l TSS(污水指标)
测量精度
高达 ± 0,5%, 取决于现场工况、安装操作和传感器的组数、
重复精度
高达 ± 0,1%
设备续航
- 采样间隔为每5分钟一次的情况下电池可保证1个月的供电
- 低功耗连续测量模式下大于 140小时
主机参数
内存容量
内存容量1,000,000 数据点/128,000条数据
语 言
英语、法语等
防护等级
IP67
操作温度
-10 到 +50°C (14 to 122°F)
供电方式
内置电池
可充电锂电池
外接电源(选配)
市电或电池
输 入
2 路 4-20 mA 输入 (有源或无源)
输 出
2 路脉冲输出– 报警输出, 伺服控制或连接 SCADA 系统
连接方式
直接用USB 连接U盘,自动下载数据
数据展示和分析
可将数据导入到EXCEL进行展示或分析,也可以导入到 Winfluid 软件进行分析
传 感 器
1MHZ(标配)
- DN 40 mm 到1000 mm 带 4 m长线缆
- IP68 / 操作温度: -20 到+80 °C (-4 to 176°F)
2MHZ(选配)
- DN 12 mm 到 114 mm 带 4 m长线缆
- IP67 / 操作温度: -10 到120 °C (14 to 248°F)
0.5MHZ(选配)
- DN 100 mm 到 2500 mm 带5m长线缆
- IP68 / 操作温度: -20 到+80 °C (-4 to 176°F)
0.5MHZ(选配)
高精度
- DN 100 mm 到 3200 mm 带5m长线缆
- IP68 / 操作温度: -10 到120 °C (14 to 248°)
安装配件
- 1000 mm 带安装导轨和安装链
- 大管径用安装带 (选配)
存储温度
-20 到 +70°C (-4 to 158°F)
设备尺寸
1 MHz 传感器: 67,4 x 35,5 x 45 mm CPU: 290 x 245 x 120 mm
设备重量
1 MHz 传感器: 0.1 kg 每个
主机: 2,7 kg
适用管材
球铁、铸铁、钢、PE等
质 保
24 个月
建议校准
安照使用率每年按照COFRAC 程序进行校准
计量认证
校准遵循 COFRAC 程序
